Firmware-Update für GPS-Tracker TK102

In meinem Praxistest vom 09.04.2010 habe ich ja bereits eine Kaufempfehlung für den GPS-Tracker TK102 gegeben.
Jetzt gibt es für dieses netten Teilchen ein meiner Meinung nach geniales Firmeware Update.

Aber der Reihe nach.

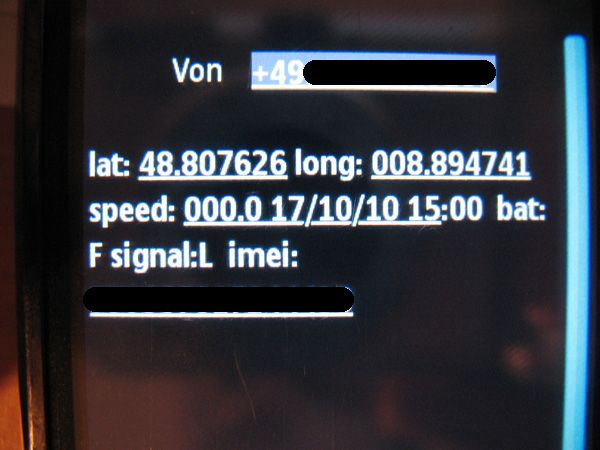

Wie man in dem Trackertest gut erkennen kann, wurde (zumindest bei meinem Tracker) die Position des TK102 per SMS die Geokoordinaten angegeben.

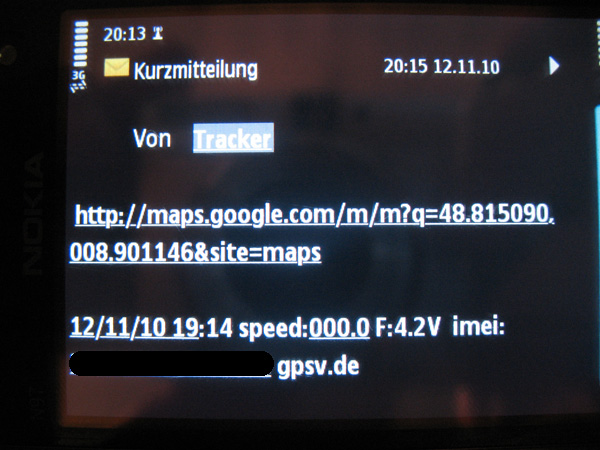

Nach dem Update werden auch die Geokoordinaten angezeigt (logisch) dieses mal sind diese aber direkt in einen Weblink verpackt.
Das bedeutet, dass wenn man die SMS mit der Trackerposition auf einem Handy mit Internetzugang erhält, kann man über den Link die aktuelle Position direkt in GoogleMaps anzeigen lassen.
Somit entfällt das lästige abtippen der Geokoordinaten aus der SMS heraus.

Das Firmeware-Update geht im Prinzip ganz einfach, man muss sich lediglich an die nachfolgende Anleitung halten und man benötigt das entsprechende Kabel um den Tracker mit dem PC zu verbinden.

Leider ist das Kabel für die Updates beim Kauf des Trackers nicht dabei.
Es kann aber über den Shop von GPSVision inkl. Software bezogen werden.

Zunächst muss man den im Update-Pack enthaltenen USB-Treiber installieren (Kabel noch nicht angeschlossen) und danach den Rechner neu starten. Es werden hierzu Adminrechte benötigt!!!!
Nach erfolgtem Neustart wird das USB-Kabel angeschlossen.

Nun muss man im nächsten Schritt den COM-Port des USB-Kabels ermitteln.
Diesen findet man über die Systemsteuerung > System > Registerkarte „Hardware“ > Gerätemanager
Im Gerätemanager klickt man dann auf „Anschlüsse“ und dort wird dann das USB-Kabel angezeigt.

Hat man den Port ermittelt, wird die Datei „STC-ISP V39.exe“ gestartet.
In diesem Tool muss man dann die folgenden Einstellungen tätigen:

  • MCU Type: STC89LE58RD+
  • den zuvor ermittelten COM-Port
  • bei Step4 –> 6T und 1/2gain auswählen
  • bei Step4 –> unten rechts „Yes“ auswählen


Hat man diese 4 Punkte eingestellt, geht man auf „Open File“ und öffnet die Datei „090730.hex“ aus dem Ordner „akutelle Hex“ aus.

ACHTUNG:
DEN TRACKER NOCH NICHT ANSCHLIESSEN!!!!!

Im Anschluss daran klickt man auf „Download“, lässt diesen ca. 10 Sekunken laufen und schließt den Tracker am längeren der beiden USB-Kabel an.
Es erscheint dann unterhalb des Download-Buttons ein blauer Balken, welcher den Installationsfortschritt anzeigt.
Ist der blaue Balken verschwunden, dann ist das Update fertig.

Dieses Update bewirkt zunächst aber keine großen Veränderungen, sondern bringt die Firmeware auf eine aktuellen Stand.
Im Anschluss daran habe ich die gleiche Prozedur nochmals durchgeführt, diesmal jedoch mit der Datei „smslink_3.hex“

Diese bewirkt dann die Verlinkung der Geokoordinaten.

Ihr könnt die ganze Updatedatei HIER herunterladen. Dort befindet sich auch nochmals eine Anleitung wie das Update durchgeführt werden soll.

HINWEIS:
ICH MÖCHTE HIER AUßDRÜCKLICH DARAUF HINWEISEN, DASS ICH KEINE HAFTUNG FÜR ETWAIGE SCHÄDEN AN EUREM TRACKER ÜBERNEHME.
DAS UPGRADE ERFOLGT AUF EIGENES RISIKO.

Bei mir hat es wunderbar geklappt.

Wie findest du das Update, hat es bei dir geklappt?
Teile uns deine Erfahrungen unten in den Kommentaren mit.

Anmerkung vom 24.11.2010:
Wie ich erfahren habe, wird der TK102 über das Portal von MagicMaps nicht mehr vertrieben.
Ihr könnt den Tracker aber bei GPSVision auf deren Seite kaufen.

Über den Autor

Lefdi

Hobbybiker und derzeit unterwegs mit einem All-Mountain "No Pogo 3" von Centurion.
Gerne auch mal zu Fuß in den Bergen unterwegs um die Natur zu genießen. PayPal-Kaffeespende an den Autor

23 Comments

  • Hi, habe mir das Kabel bestellt und beide Updates gemacht wie oben beschrieben. Hat perfekt funktioniert.

    Vielen Dank, denn das Copy&Paste der Koordinaten, womöglich vom Handy über Papier aufs Handy, hat mich von Anfang an genervt. Daher habe ich mir immer einen Link gewünscht 🙂

    Super (wenn ich auch beim Flashen etwas Angst hatte ;-))!

    LG, Walter

  • Bei mir leider keinen Erfolg. Noch vor Verbinden des Kabels mit dem Tracker meldet das Programm

    Connection is failure. You can try:
    1.Give your MCU Power On Reset.
    2.Stop operation, then re-select COM Port.
    3.Because PLCC-DIP/PQFP-DIP Socket trace too long.
    4.Update the STC ISP.exe version.
    5.If still error, your MCU Firmware is error
    or null.
    Chinese:????,???????:
    1.? MCU/???????(???,????,???)?
    2.????,???? RS-232 ??, ?????
    3.? PLCC?PQFP ????????????????,?
    ?????
    4.????????? STC ISP.exe ???
    5.??????,?? MCU/????? ISP ?????,
    ??????,? MCU ????
    6.??? USB ? RS-232 ????,??????????
    ?????????,???????????????
    (???????????)?
    ?????, ?? MCU ??…

    weiß jemand Hilfe?
    (Habe es sowohl unter Win XP als auch Win 7 (Admin-Rechte) versucht.)

    • Hallo Mamoto,

      benutzt du für das Update auch ein entsprechendes Update-Kabel oder nur das mitgelieferte Micro USB-Kabel???
      Mit dem normalen Micro USB-Kabel geht das nicht.

      (siehe auch Hinweis im Artikel mit Bezugslink)

  • Ja, ich denke, das ist das entsprechende Kabel (ein kurzes u. ein langes an einem USB-Stecker). Jedenfalls habe ich das extra als Datenkabel fürs Gerät gekauft.
    Ich habe das auch wie in d. Beschreibung nach 10 sek. an das lange Kabel angeschlossen, doch da war schon klar, daß das nichts wird (siehe Meldung oben).

  • P.S.: Das Kabel wird auch Prolific USB-to-serial… mit d. entsprechenden com angezeigt.

  • Hi,

    passt dieses Update auch auf meinen TK 103 ?!
    Falls ncht hat jemand eine neue Firmware für den TK 103?

    grüsse

  • Hallo !
    In meinem TK102 kann man per sms Befehl aussuchen ob SMSTEXT oder SMSLINK geschickt werden soll. 😉
    Einfach mal die Bedienungsanleitung lesen.
    mfg Frank

  • Hallo, seit kurzen funktioniert die Verlinkung zu Google Maps nicht mehr.
    Folgender Fehler wir angezeigt: 404. That’s an error. The requested URL /m/m?q=12.345678,012.345678&site=maps was not found on this server. That’s all we know.

    Gibt ein neues Update für den Tk 102?

    MfG Frank

  • Hallo habe mein TK102 nach Anweisung Upgedatet und der erste Teil hat auch funktioniert.
    Beim zweiten Durchlauf mit der smslink hat es dann leider nicht mehr funktioniert? Muss man da etwas besonderes beachten?

    • Hi Piero
      wenn du nach der Anleitung vorgehst müsste es eigentlich gehen. Uns ist dein beschriebenes Problem leider nicht bekannt. Vielleicht hat einer der Besucher hier ja ben Tipp

    • Hallo Piero, Kannst du dein Problem bitte näher beschreiben? Was hast du gemacht und was funktioniert bei dir nicht? Danke

  • Hallo zusammen,
    ich hab auch das Problem den Link

    ( Ihr könnt die ganze Updatedatei HIER herunterladen. Dort befindet sich auch nochmals eine Anleitung wie das Update durchgeführt werden soll. )

    aufzumachen. Hab sogar versucht den Link zu kopieren und separat aufzumachen ging leider auch nicht.

    Kann mir einer helfen?

    Mit freundlichen Grüßen
    B. Miodrag

  • neue sim karte-tracker reagiert nicht mehr auf meine anrufe.sms baterie 5%bekomm ich und gps daten.wer kann helfen?
